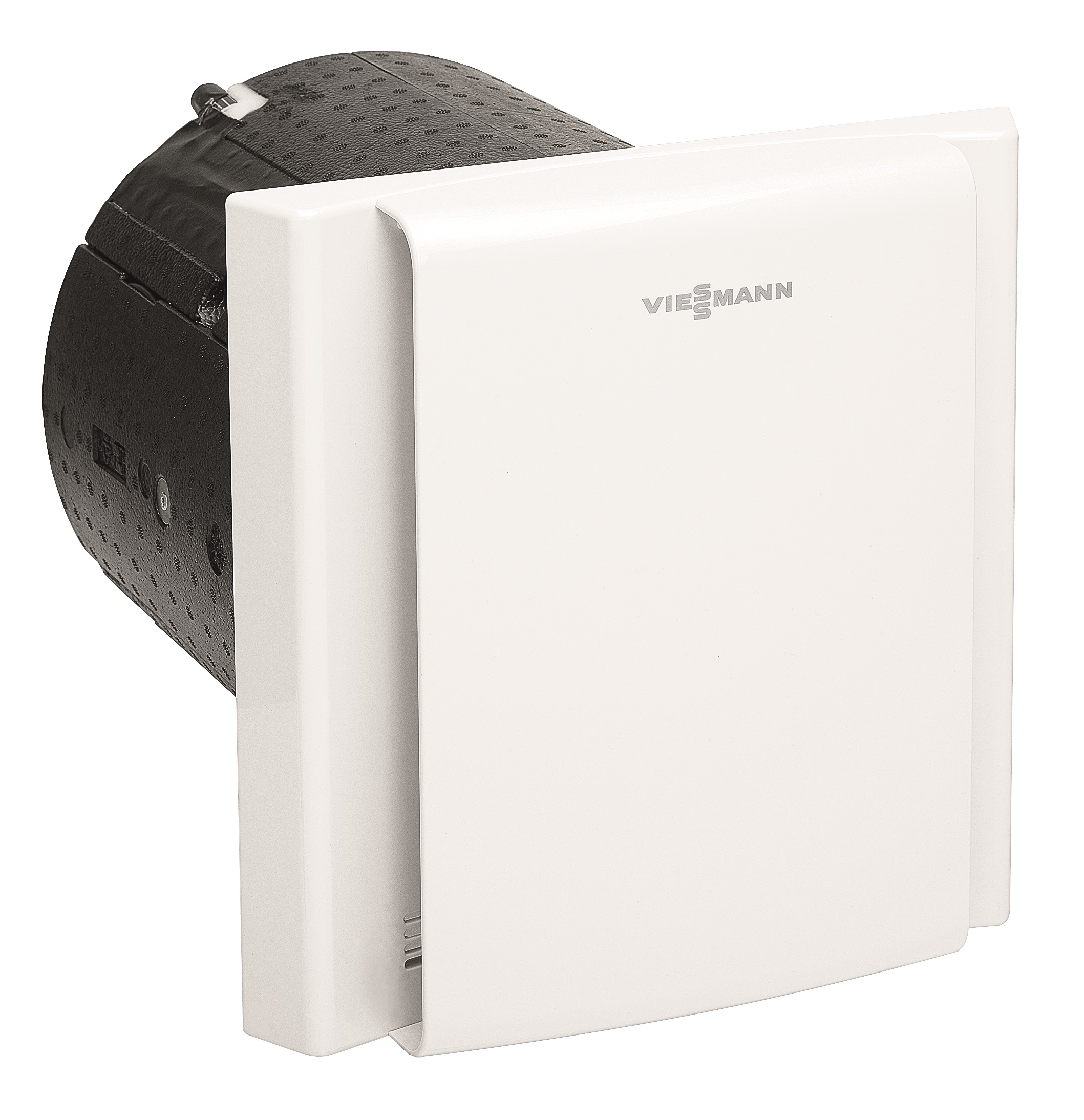

Vitovent 200-D HR B55
Produktfamilie: Produktfamilie: Dezentrales Wohnungslüftungsgerät mit Wärmerückgewinnung
Gerät ansehen: beim Hersteller

Einsatzbereich:

Untergrenze:
15 m³/h
Obergrenze:
55 m³/h

für Allergiker geeignet

Das Vitovent 200-D ist für die kontrollierte Be- und Entlüftung einzelner Räume ausgelegt. Die Luft wird gefiltert und über den eingebauten Wärmetauscher mit der Wärme aus der entzogenen Raumluft erwärmt. Der Wärmerückgewinnungsgrad beträgt bis zu 90 %. Pro Stunde werden bis zu 55 m³ Luft ausgetauscht.

Vorteile:

+ Ideal zur Be- und Entlüftung von Einzelräumen
+ Innenliegender Nebenraum (z. B. Bad) kann optional mit belüftet werden
+ Einsatz eines Einzelgerätes in Ablufträumen möglich
+ Ideal für Allergiker durch gefilterte Außenluft mit serienmäßigem Pollenfilter
+ Optionaler Luftqualitätssensor für Automatikbetrieb(nur Typ HRM)

Für den schnellen Einbau reicht eine Kernlochbohrung bzw. ein Wanddurchbruch in der Außenwand aus. Ein 230-V-Stromanschluss genügt.

Der optionale Luftkanalanschluss ermöglicht, die Zuluft- oder Abluftführung in einem Nebenraum zu realisieren (benötigtes Zubehör: Wandhülse quadratisch mit Außenwandblende, Luftkanalanschluss und Luftverteilsystem).

Ergänzende Angaben des Herstellers

Erfassung - Typenschild
Typenschild: Leistungsdaten	230 V~/50 Hz
Typenschild: Spannungsversorgung [V]	230 V
Stromaufnahme [A]	0,2
Typenschild: Nennleistung [W]	23
Erfassung - Abmessungen & Gewicht
Gerät – Breite [mm]	340
Gerät – Höhe [mm]	340
Gerät – Tiefe [mm]	320⁽¹⁾
Gerät – Gewicht [kg]	4.0
Dokumentation - Einsatzbereich und Verwendungszweck
Einsatzbereich von [m³/h]	15.0
Einsatzbereich bis [m³/h]	55
Verwendungszweck laut Hersteller	Dezentrales Lüftungsgerät mit Wärmerückgewinnung zur bedarfsgerechten Lüftung von Räumen mit gereinigter und erwärmter Außenluft für Wandeinbau
Dokumentation - Lüfterstufen
Lüfterstufen – Anzahl	4
Lüfterstufen – Einstellbarkeit	feste Stufen
Dokumentation - Montagearten
mögliche Montagearten	Wandeinbau
Einzelbauteile - Filter
Filter – Anzahl	2
Filter 1 – Filterklasse	G4⁽²⁾
Filter 1 – Einbauort	Zuluft, dem WÜT vorgeschaltet
Filter 2 – Filterklasse	F7⁽³⁾
Filter 2 – Einbauort	Abluft, dem WÜT vorgeschaltet
Einzelbauteile - Ventilatoren
Ventilator – Antriebstechnik	EC - bürstenloser Gleichstromantrieb
Ventilatoren – Anzahl	2
Einzelbauteile - Wärmeübertrager
Wärmeübertrager – Bauart	Kreuz-Gegenstromwärmeübertrager
Wärmeübertrager – Bauart	Kreuz-Gegenstromwärmeübertrager
mit Feuchterückgewinnung	nein
Einzelbauteile - Kondensatablauf
Kondensatablauf – Bauart	Öffnung in der Außenwandblende

Fußnoten

1: erweiterbar über Verlängerungsringe mit je 70 mm
2: ISO Coarse 60 %
3: ePM1 50 %

Klassifizierung

Einteilung nach DIN
Nutzungseinheit	Dezentral
Lüftungsart	Zu/Abluft
Wärmerückgewinnung	Mit
Wärmeübertrager	Mit
Wärmepumpe	Ohne

Kennzeichnungen

Ergebnisse der Geräteprüfungen

DIBt LÜ-A 22

Geprüfte Konfiguration

Prüfstelle	Stuttgart
Prüfungsnummer	PL.22.WLG.443.DI
Prüfung beendet am	2023-05-26
Typenschild: Spannungsversorgung	—
Stromaufnahme	0,2
Typenschild: Nennleistung	23
Typenschild: CE-Kennzeichnung	ja
Gerät – Breite	340
Gerät – Höhe	340
Gerät – Tiefe	320 ⁽¹⁾
Gerät – Gewicht	4.0
Einsatzbereich von	15.0
Einsatzbereich bis	55.0
Lüfterstufen – Anzahl	4
Lüfterstufen – Einstellbarkeit	feste Stufen
mögliche Montagearten	Wandeinbau
Filterüberwachung	Nach Betriebsstunden/Zeit ⁽²⁾
Frostschutzstrategie	Abschaltung/Absenkung des Außenluftvolumenstroms
Filter – Anzahl	2
Filter 1 – Filterklasse	F7
Filter 1 – Einbauort	Zuluft, dem WÜT vorgeschaltet
Filter 2 – Filterklasse	G4
Filter 2 – Einbauort	Abluft, dem WÜT vorgeschaltet
Ventilatoren – Anzahl	2
Ventilator 1 – Typ	BG 1504-B045-POS
Ventilator 1 – Antriebstechnik	DC - Gleichstromantrieb
Ventilator 1 – Konstantvolumenstrom	nein ⁽³⁾
Ventilator 2 – Typ	BG 1504-B045-POS
Ventilator 2 – Antriebstechnik	DC - Gleichstromantrieb
Ventilator 2 – Konstantvolumenstrom	nein ⁽⁴⁾
Wärmeübertrager – Bauart	Kreuz-Gegenstromwärmeübertrager
mit Feuchterückgewinnung	nein
Wärmeübertrager – Material	Kunststoff
Kondensatablauf – Bauart	Kondensatwanne, Abführung nach außen

1: max. bis 458 mm
2: Laufzeit 183 Tage
3: drehzahlkonstant
4: drehzahlkonstant
